一、工具说明
在线42U机柜管理工具，可视化设计机柜设备布局，拖放设备到U位，自动生成机柜图，可导出为图片。支持添加多个机柜，预设路由器、交换机、服务器、防火墙、存储设备等常见设备。适合机房规划、设备上架、运维文档、方案设计用，不用Visio也能画机柜图。

二、U位基础知识
- U是服务器机柜的高度单位，1U=4.445厘米（1.75英寸）。
- 42U机柜总高约2米，是机房最常用的标准机柜。
- 设备高度按U算，1U服务器、2U交换机、4U存储，占几个U就是几U。
- U位从下往上数，最下面是1U，最上面是42U。
- 常见设备高度：1U路由器/交换机、1-2U服务器、2-4U防火墙、3-6U存储。

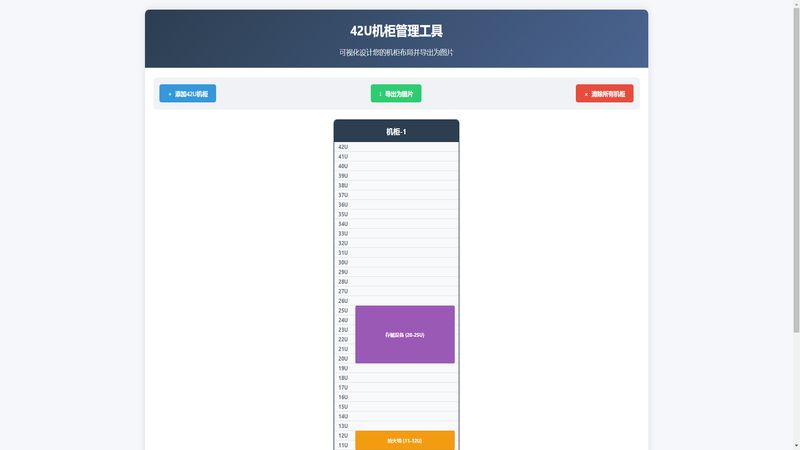

三、怎么用
1. 点"添加42U机柜"，生成一个空机柜，从1U到42U标好了。
2. 下面有预设设备：路由器(1U)、交换机(2U)、服务器(4U)、防火墙(2U)、存储设备(6U)。
3. 点设备或拖到机柜对应的U位，设备就放上去了，占对应U数。
4. 可以添加多个机柜，点"添加42U机柜"再加一个。
5. 布局设计好后，点"导出为图片"保存机柜图。
6. 点"清除所有机柜"清空重来。

四、使用场景
1. 机房规划：新机房上架前，先在工具里排好设备位置，算需要几个机柜。
2. 设备上架：上架前出图，给现场工程师照着放，别上错位置。
3. 运维文档：机柜图存到运维文档里，谁在哪一目了然，排查故障快。
4. 方案设计：给客户做机房方案，附机柜布局图，专业直观。
5. 容量评估：看还剩多少U位，能不能再加设备，要不要加机柜。
6. 搬迁方案：数据中心搬迁，先规划新机柜布局，搬迁时按图执行。
7. 资产统计：每个机柜放了什么设备，导出图片存档。

五、机柜布局规范（行业惯例）
1. 从上到下：网络设备放上面（交换机、路由器），服务器放中间，存储放下面，重的设备放下面稳。
2. 预留U位：每个机柜留2-4U空位，方便以后加设备和散热。
3. 配线架位置：网络配线架一般放最上面或最下面，方便走线。
4. PDU位置：PDU（电源分配单元）不占U位，装在机柜两侧后部。
5. 散热考虑：服务器正面进风后面出风，别把设备面对面放，热风对着吹。
6. 重量分布：重的存储、UPS放下面，轻的网络设备放上面，机柜重心低稳。
7. 预留理线空间：设备之间留1U理线，或者用理线架，别塞满了线没法理。
8. 防火墙位置：防火墙一般放在出口路由器后面，核心交换机前面。

六、使用技巧
1. 先放重设备和大设备（存储、服务器），再放小设备（交换机、路由器），好安排位置。
2. 网络设备集中放，比如都放最上面几U，跳线短，好管理。
3. 服务器按业务分组，同一业务的服务器放一起，排查方便。
4. 每个机柜别放满，留2-4U余量，散热和以后扩展都方便。
5. 导出图片前检查U位编号和设备名称对不对，别导出了才发现错。
6. 多个机柜时，给机柜命名（比如核心机柜、存储机柜、业务机柜），好区分。
7. 可以导出图片后插到Word或PPT方案里，比手画的专业。
8. 预设设备U数是默认的，实际设备U数可能不同，按实际设备高度调整位置。

七、常见问题
- 能自定义设备吗：目前是预设设备，自定义设备名称和U数可能不支持，用预设的凑。
- 设备放错了怎么移：重新点设备放到正确位置，或者清除重来。
- 能导出什么格式：导出为图片（PNG/JPG），不能导出CAD或Visio格式。
- 最多能加几个机柜：没明确限制，加太多页面会很长，导出图片可能很大。
- 能保存吗：不能在线保存，设计完赶紧导出图片，刷新就没了。
- 42U以外的机柜呢：这个工具是42U的，其他高度的机柜用不了。
